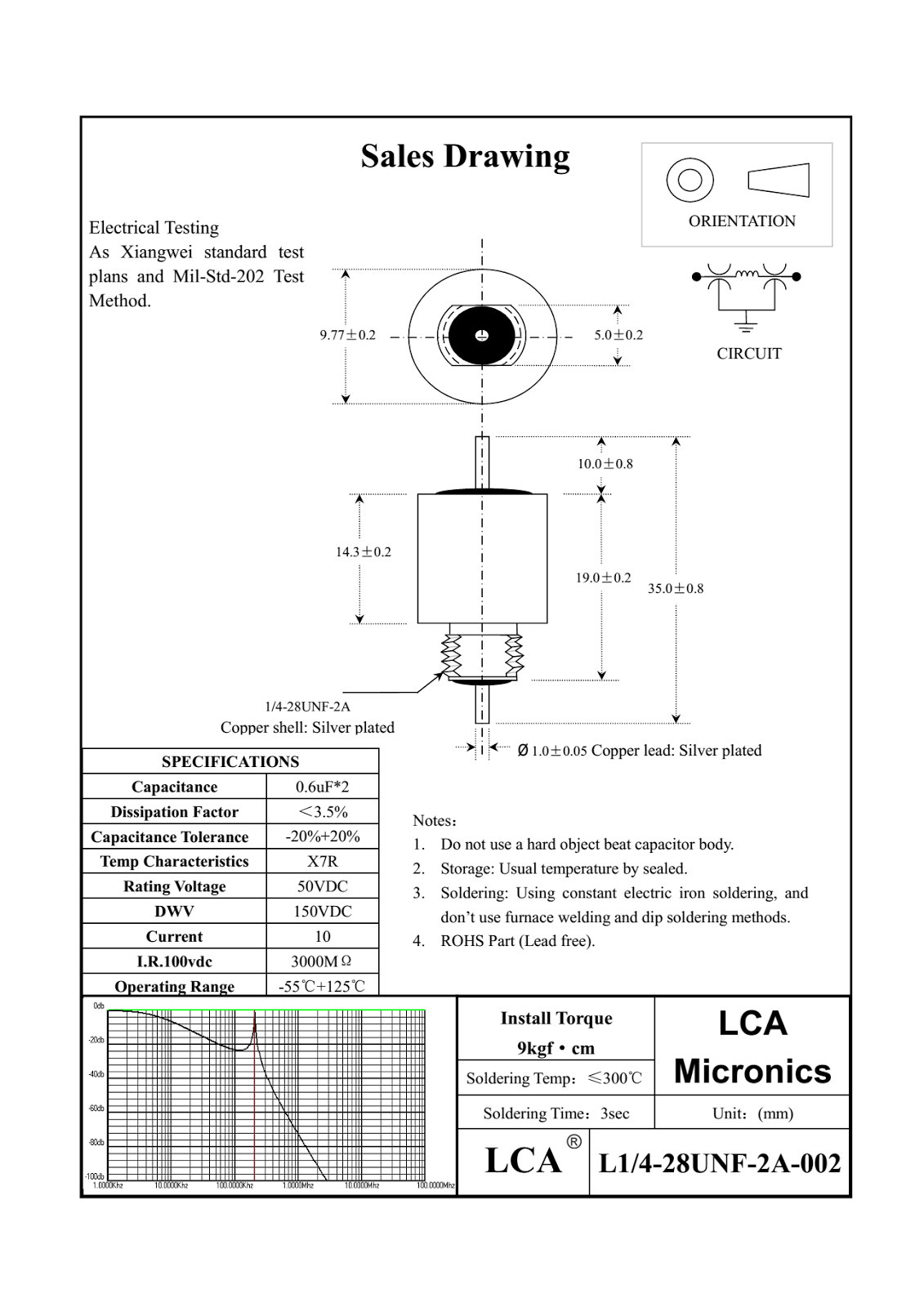

1/4-28UNF Filter Drawing
CAPACITANCE:
1)1.4uF
2)Pi type : 0.6uF*2
3)1000pF (102pF)
4)0.01uF (103pF)
5)14uF
Capacitance: |
330pF |
Capacitance tolerance: |
Z (-20%~+80%) |
Temp. characteristics: |
X7R |
Rating voltage: |
200VDC |
DWV:
|
500VDC |
Current:
|
10A |
I.R.100vdc:
|
3000MΩ |
Operating range: |
-55℃~+125℃ |
Circuit:
|
C section |
